PhenoTron® PTS植物表型成像分析系统落户中国农科院成都中心

2023-03-15 10:12:57.0 / 447人浏览 / 0人评论

近日,由北京易科泰生态技术有限公司提供的PhenoTron® PTS植物表型成像分析系统落户中国农科院成都中心。该系统是基于国际先进的光谱成像传感器技术,进行自主设计研发的科研级一体化表型成像分析系统,可对培养植株、叶片、果实、种子萌发与种苗、根系及藻类等进行表型性状成像检测分析,广泛应用于作物表型、 遗传育种、光生物学、藻类及海洋植物、植物生理生态、种质资源等研究领域。

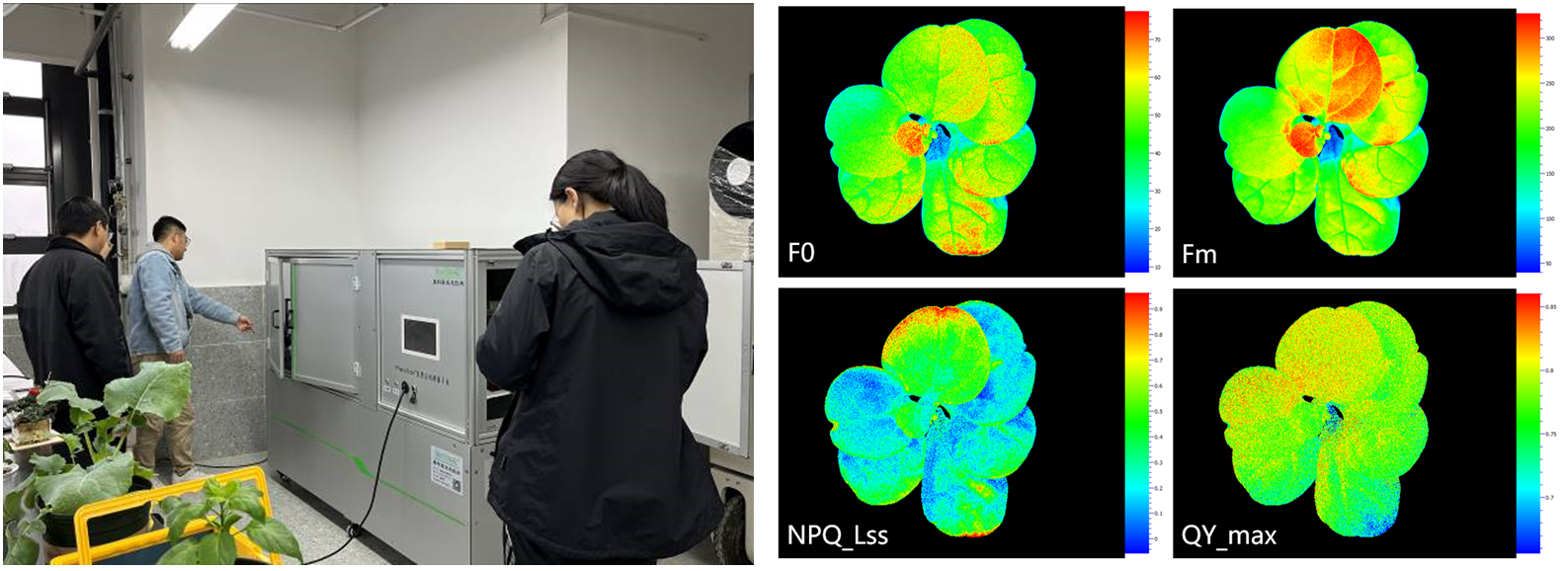

左:PhenoTron® PTS现场操作培训;右:木耳菜叶绿素荧光成像分析(EcoTech®实验室提供)

系统主要特点:

  1. PTS技术平台,SpectraScan©高精度专利移动扫描平台,一站式成像分析
  2. 系统有效行程:Z轴高度 500mm,有效扫描面积1200×300mm,可定制其他规格
  3. 可进行叶绿素荧光成像、多光谱荧光成像、高光谱成像分析,多传感器同步成像,获取多维度光谱和影像数据
  4. 多激发光、调制光源板、7位滤波轮,实现不同光源培养光生物学、光合生理研究
  5. 组合命令+位置记忆,实现系统自动重复运行
  6. 主机箱:全中文操作系统,远程控制,全波段光源0-100%线性调控,杂散光隔离,确保光场均一、稳定的最佳测量环境
  7. 可选配叶绿素荧光高光谱成像分析、UV-MCF 高光谱活体荧光成像分析

主要测量参数:

叶绿素荧光成像

-可自动运行 Fv/Fm、Kautsky 诱导效应、荧光淬灭分析、光响应曲线等 protocols。
-可自动测量分析50 多个叶绿素荧光参数,包括:Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR 等,自动形成叶绿素荧光参数图。

多光谱荧光成像

成像测量多光谱荧光F440、 F520、F690、 F740、F690/F740、F440/F520及其它生物荧光现象。

高光谱成像

可成像测量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效率、健康指数、覆盖度、胁迫等近百种光谱指数。

红外热成像(选配)

在线分析测量植物冠层、叶片温度、水分胁迫、气孔导度、蒸腾等,在线输出分析报告。

本次安装调试过程中对油菜叶进行了叶绿素荧光成像、多光谱荧光成像和高光谱成像采集分析,可以看出随着叶片老化变黄,最大光合效率Fv/Fm显著降低,F690/F740被认为与叶绿素含量成负相关,同时高光谱成像中的LCI(叶片叶绿素指数,与叶绿素及含氮量有关)也反映出绿叶的叶绿素含量明显高于黄叶,而表征植物增长或死亡的ARI2(花青素反射指数)也说明了老化黄叶的活力状态。



F440

F520

F690

F740

F440/F520

F690/F740

Fv/Fm

ARI2

LCI

黄叶

453.37

363.59

363.33

674.11

1.25

0.54

0.21

0.13

0

绿叶

156.17

81.58

228.86

2686.92

1.95

0.09

0.8

-0.2

0.39

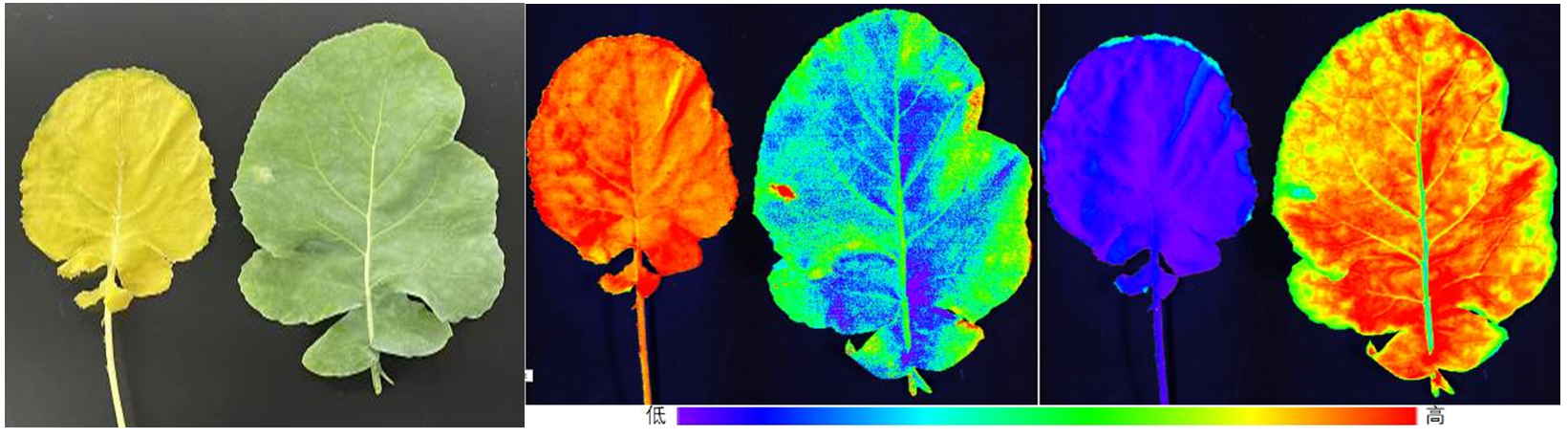

左:老化黄叶,右:绿叶                    左:ARI2,右:LCI

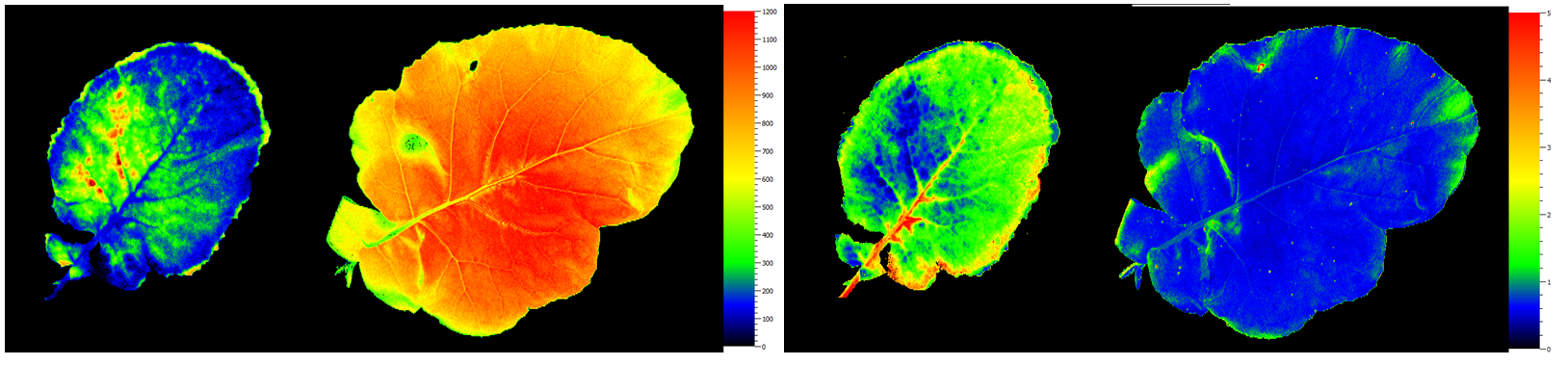

Fm                                 F440/F690

得益于PhenoTron® PTS系统一站式成像及多元信息融合分析优势,叶片不同部位的差异也得到直观展现,表明了该系统在作物表型、植物生理生态、种质资源等领域具有巨大的应用潜力。

欢迎联系我们获取详细资料(相关阅读:PhenoTron® PTS植物表型成像分析技术应用
